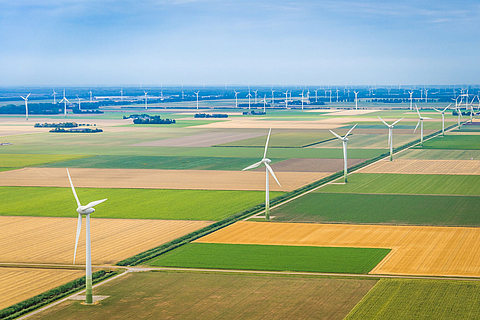

Várias turbinas eólicas estão localizadas em campos
Ícone de letraÍcone do FacebookÍcone do LinkedInÍcone YouTube
HUESKER Ltda.
Av. Dr. Sebastião Henrique C. Pontes, 8000 Galpão E
CEP 12.238-365 São José dos Campos - SP
Brasil

Rotas de acesso reforçadas com geogrelhas e Plataformas
temporárias para guindastes na construção de parques eólicos

Melhore o subsolo com utilização de  geotêxteis para o desenvolvimento da energia eólica

A energia eólica tornou-se uma importante fonte de energia renovável para atingir as metas de proteção climática e independência dos combustíveis fósseis.

Um grande desafio na construção de turbinas eólicas e parques eólicos são os subsolos de baixa capacidade de carga utilizados para áreas de estacionamento, estradas de acesso e áreas logísticas para os componentes pesados e equipamentos para construção. Nossos engenheiros assumiram o desafio de encontrar a solução certa para cada projeto, levando em conta a conservação de recursos e a estabilidade estrutural. Os geotêxteis tecidos e geogrelhas podem fornecer suporte significativo para tornar a construção de vias de acesso e áreas de montagem e estacionamento de guindastes mais seguras e sustentáveis. Além disso, seu uso pode reforçar áreas para o armazenamento temporário de componentes pesados, como monoestacas.

Você pode contar com nossas excelentes geogrelhas, geotêxteis tecidos e sistemas de soluções sempre que for necessário trafegar sobre solos de baixa capacidade de carga. Aproveite nossos vários anos de experiência, tecnologia de ponta na fabricação e garantia de qualidade, bem como nossos serviços de engenharia específicos para cada projeto. Oferecemos suporte técnico capacitado no planejamento, dimensionamento, orçamento e execução de seus projetos relacionados à construção de turbinas eólicas e parques eólicos.

O ícone mostra uma mão e uma planta
Conservação dos recursos naturais e das paisagens
O ícone mostra uma seta que representa a redução de CO2
Menos emissões de CO2 graças à redução das matérias primas primárias
O ícone mostra um caminhão
Diminuição de transporte de materiais devido à redução da espessura da camada de base
O ícone mostra um rolo de geocomposto e sua largura
Minimização das perdas por sobreposição graças aos rolos de grandes larguras e comprimentos
O ícone mostra um capacete e óculos de segurança
A mais alta segurança graças ao método de projeto estabelecido
O ícone mostra uma escavadeira desmontando os geossintéticos
Fácil desmontagem devido à alta resistência dos geossintéticos

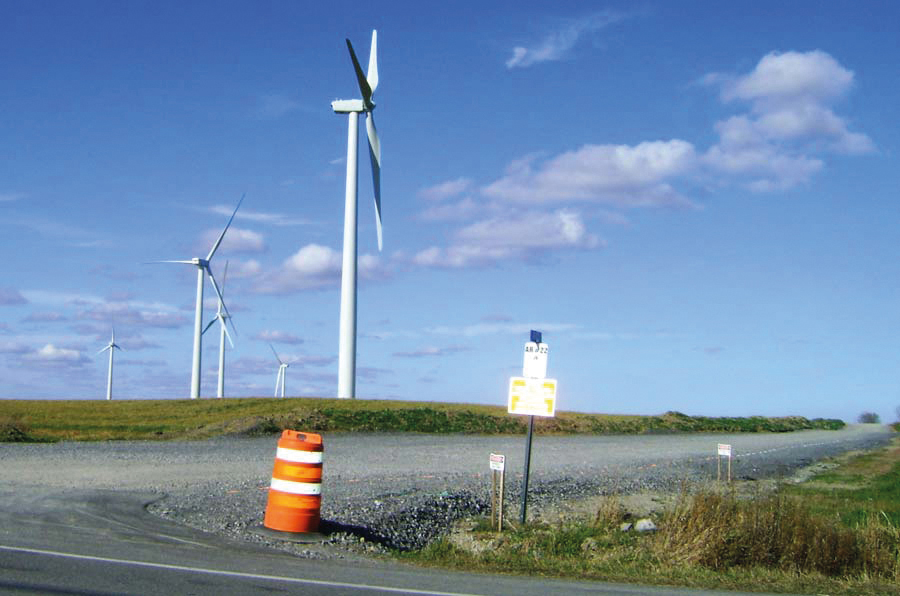

Vias de acesso aos parques eólicos

Reforço da base com Geossintéticos

Durante a construção de parques eólicos, não é apenas a estabilidade dos guindastes e turbinas que é de extrema importância, mas também a segurança da rota de acesso. Para transportar os diversos componentes da turbina eólica até seu destino final, as estradas rurais e florestais existentes são frequentemente utilizadas. Geralmente, elas têm uma baixa capacidade de carga e não são adequadas para tráfego de veículos pesados e de equipamentos para construção. Nossas geogrelhas e geotêxteis podem ser usados onde for necessário um reforço de solo, seja temporário ou permanente. Usando geossintéticos, a capacidade de carga pode ser aumentada e a trafegabilidade assegurada. Em comparação com os métodos convencionais de construção com cal ou estabilização com cimento, nossas geogrelhas Basetrac e Fortrac são altamente econômicas, sustentáveis e extremamente duráveis. No caso de uma solução temporária, elas também podem ser facilmente desmontadas graças à sua robustez.


Planejamento para os desafios

  • Redução da espessura necessária da camada de base
  • Prevenção da perda de material da camada de base
  • Aumento da capacidade de carga
  • Redução da profundidade de trilhas de roda
  • Redução do impacto no solo como recurso protegido



Para o universo de reforço de base com Basetrac

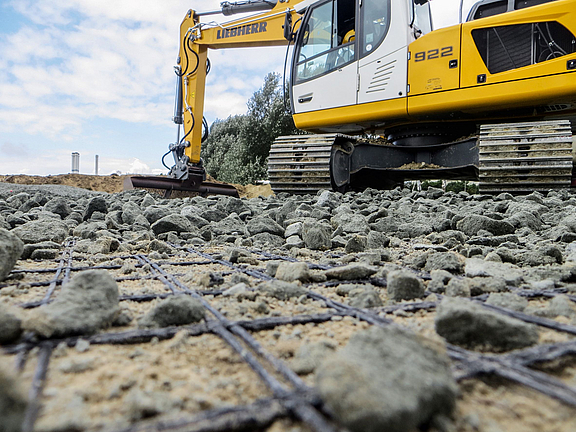

Uma escavadeira distribui o material a granel sobre a geogrelha instalada

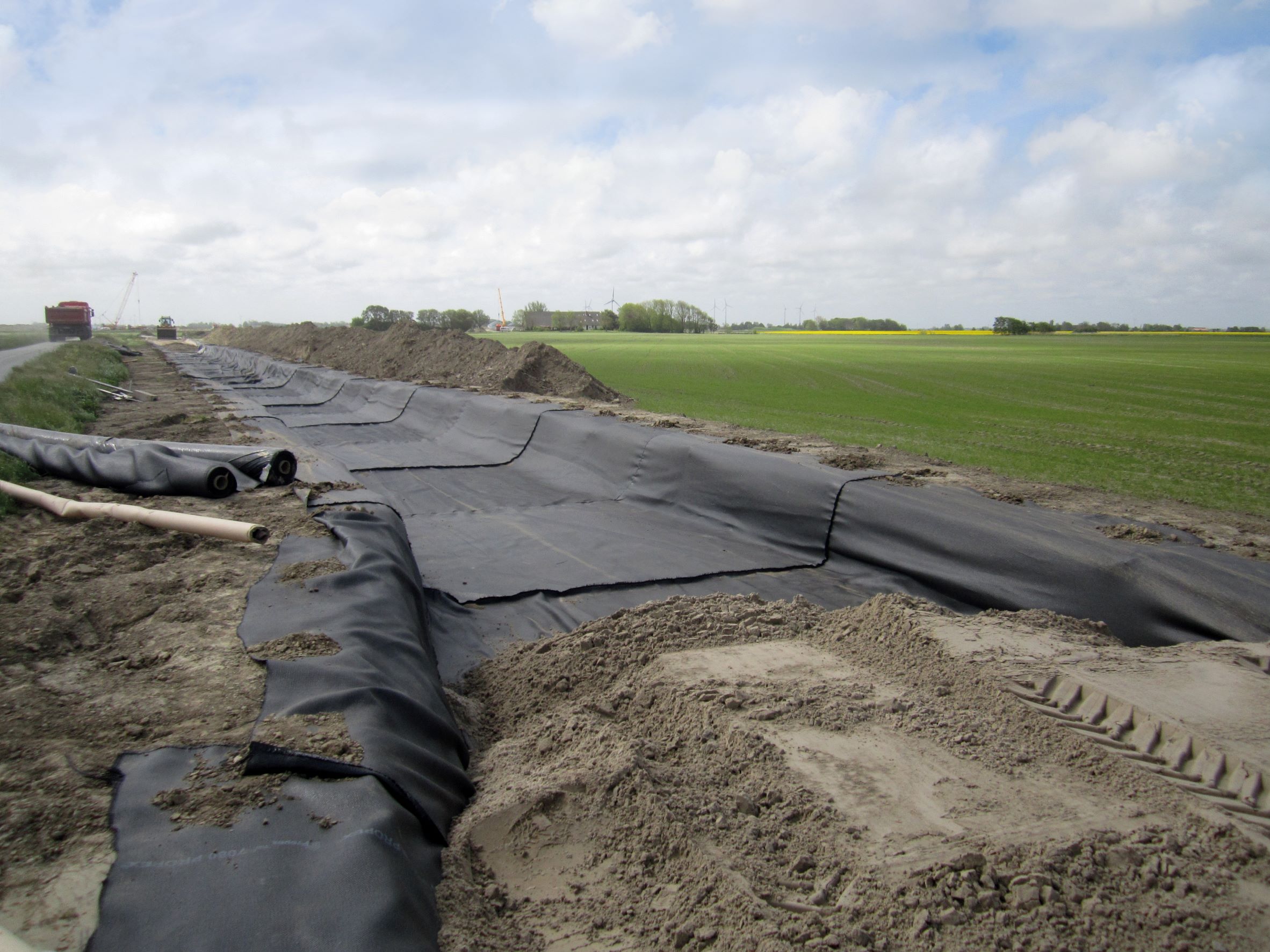

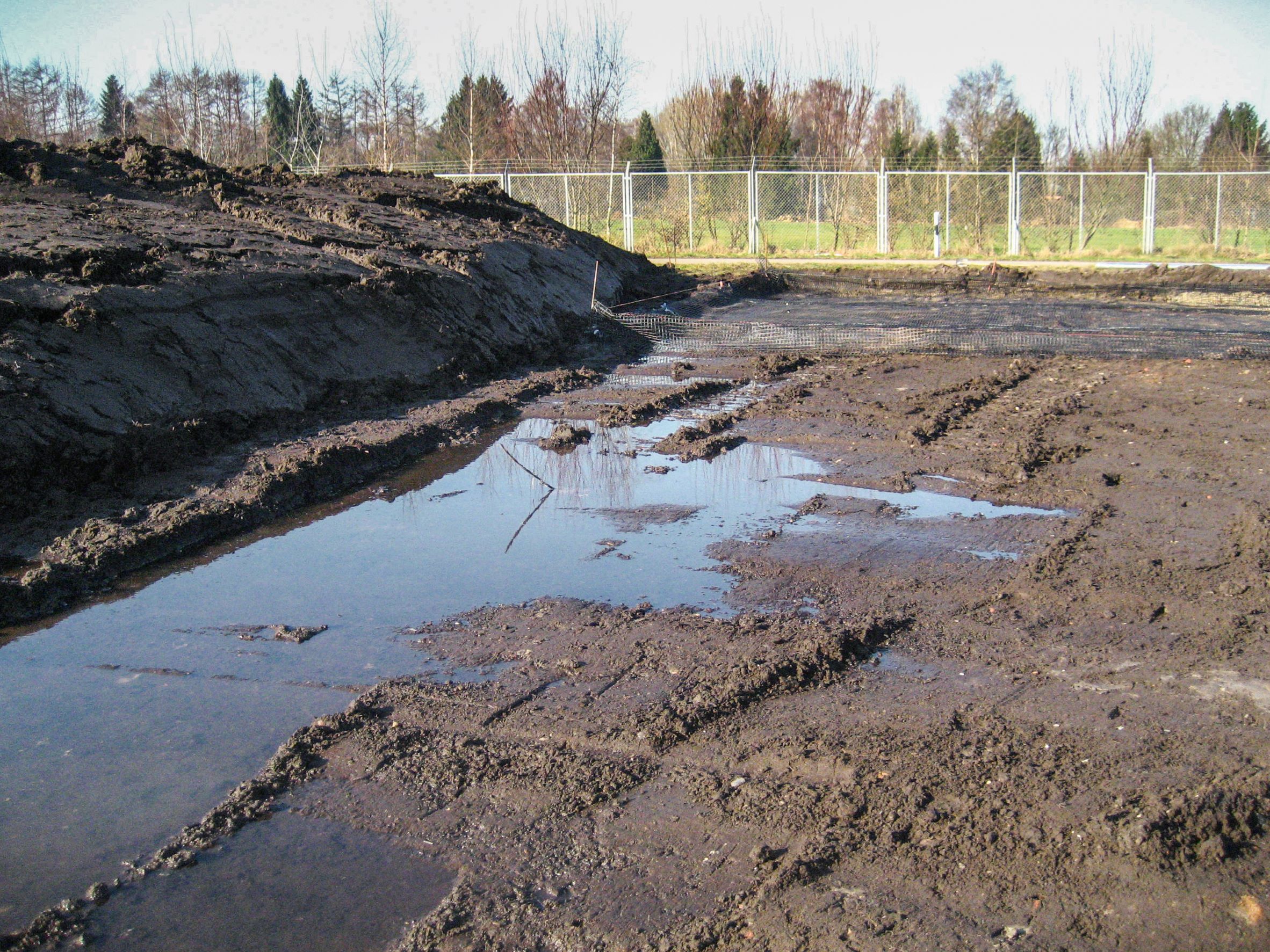

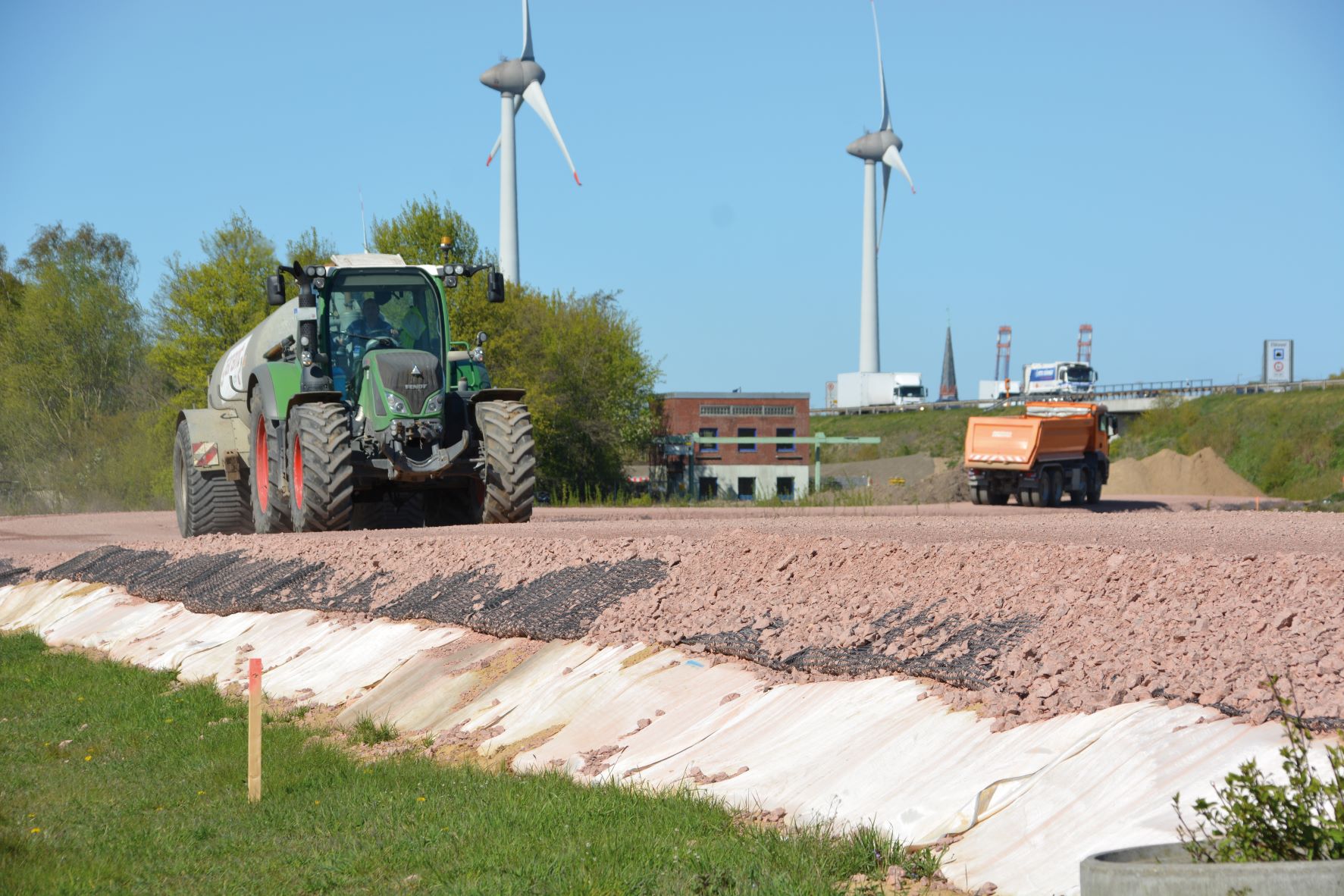

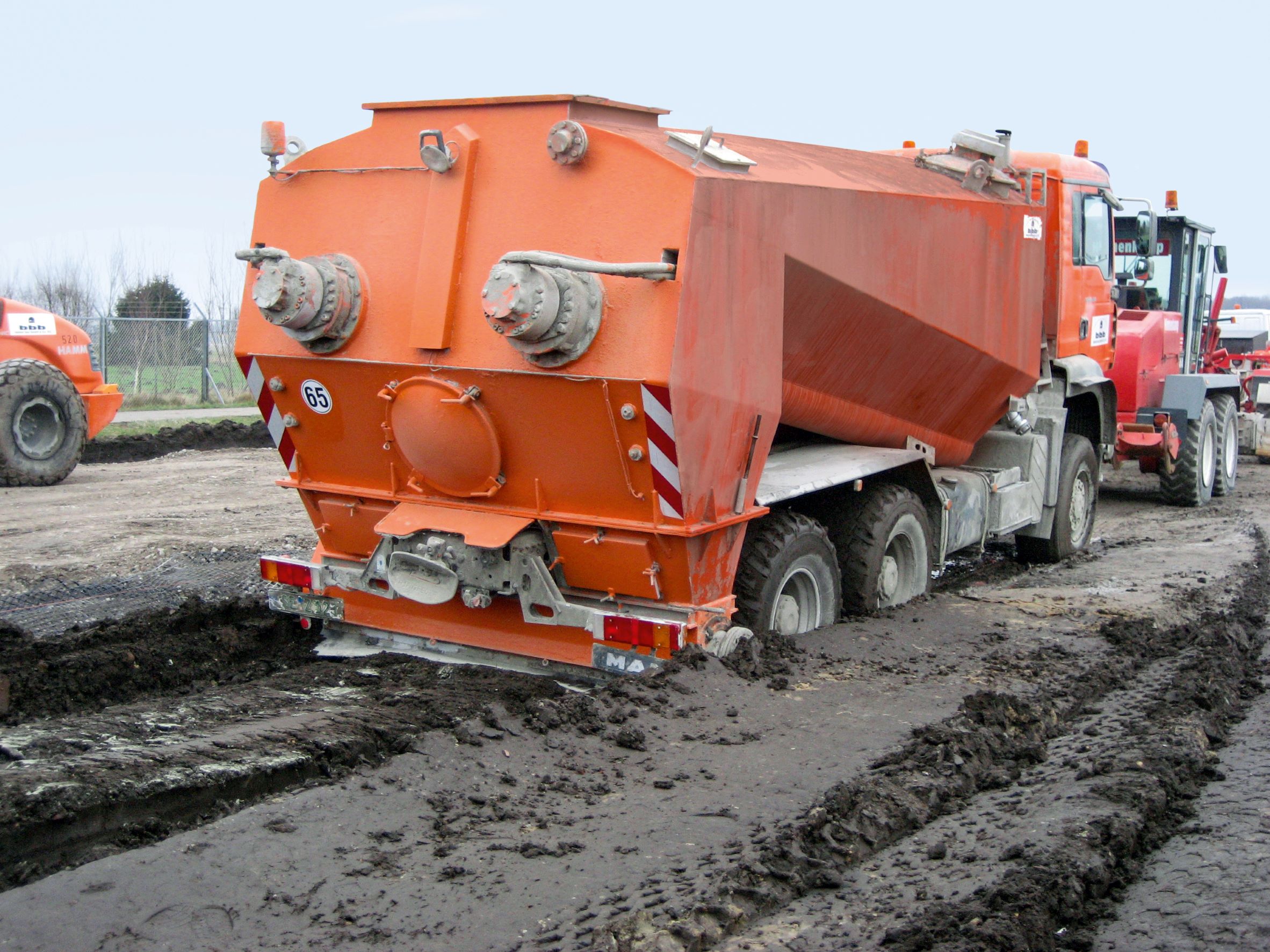

Superfície do solo com baixa capacidade de suporte devido à formação de poçasDirigir um veículo de construção pesada em solo com baixa capacidade de suporteA estrada de construção temporária é percorrida por um tratorEstrada de construção temporária reforçada com geofabricos biaxiais

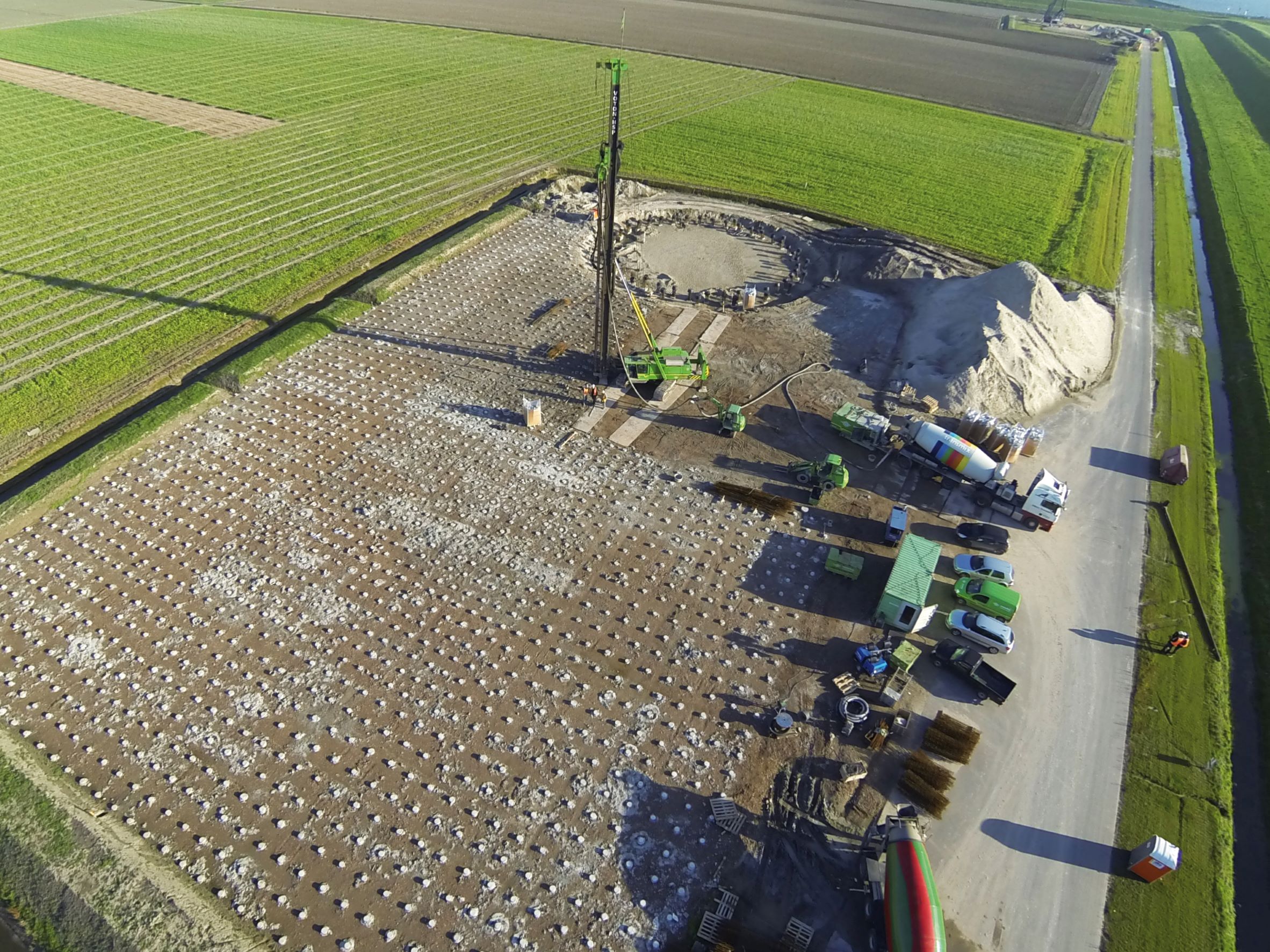

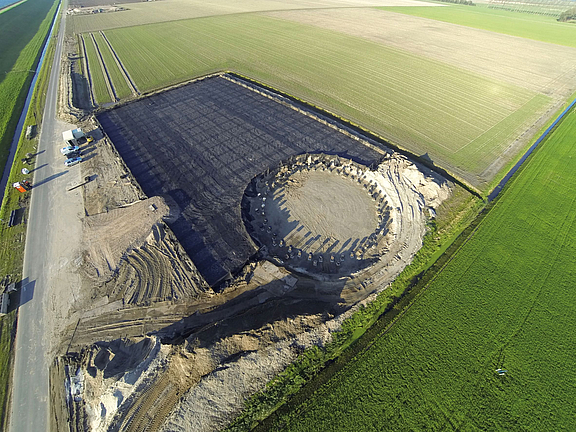

Plataforma de trabalho do guindaste reforçada com geogrelhas

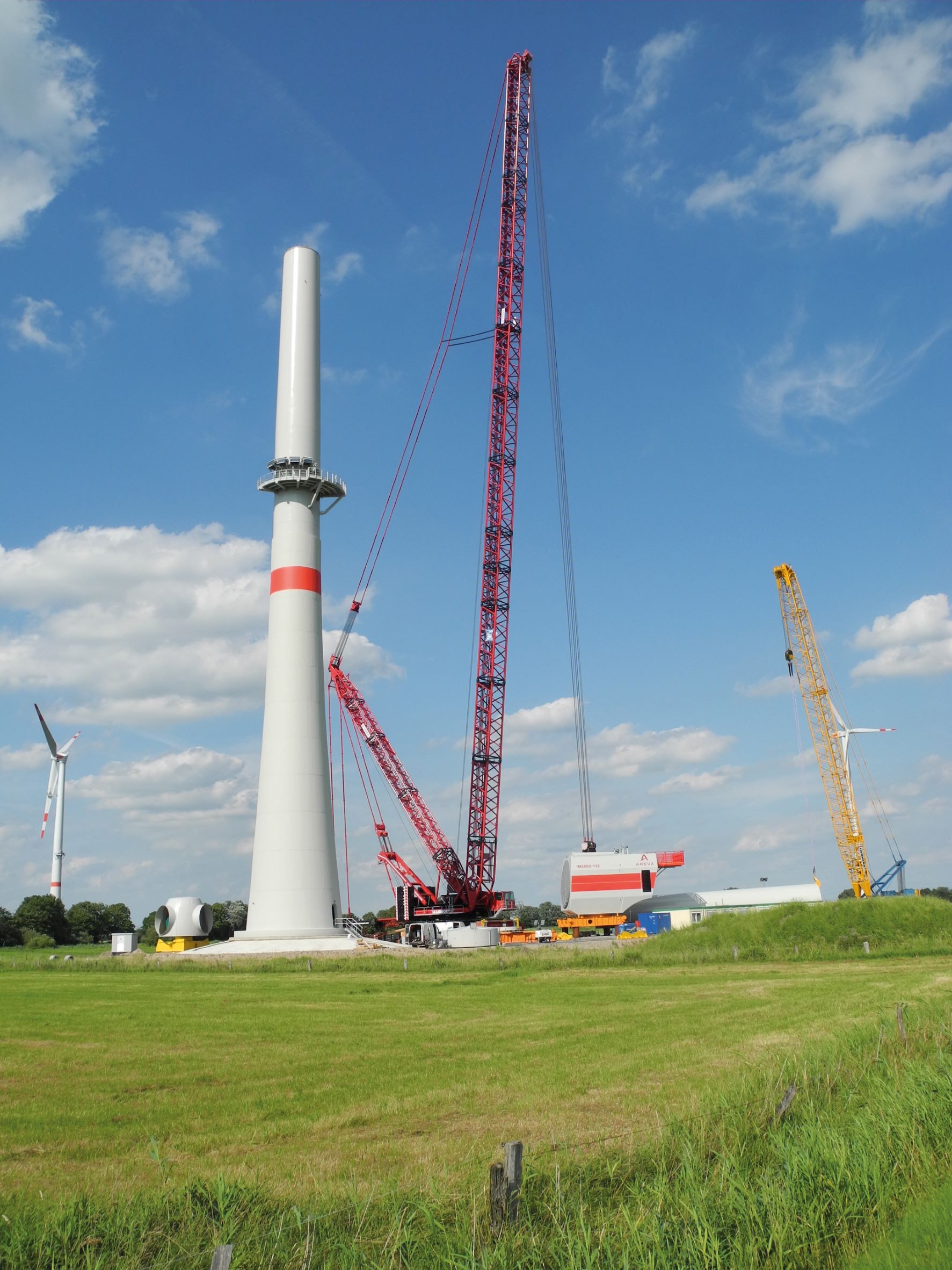

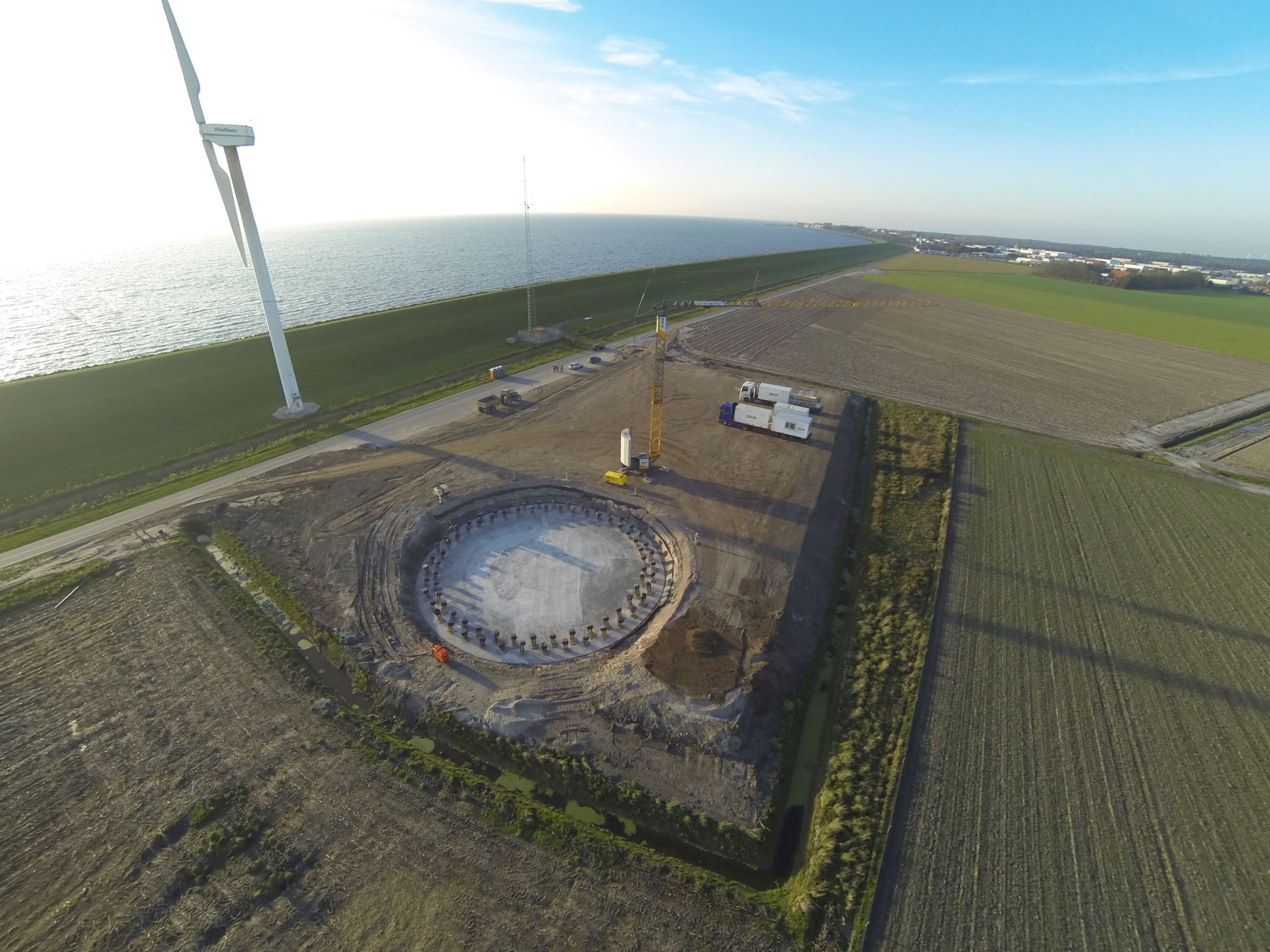

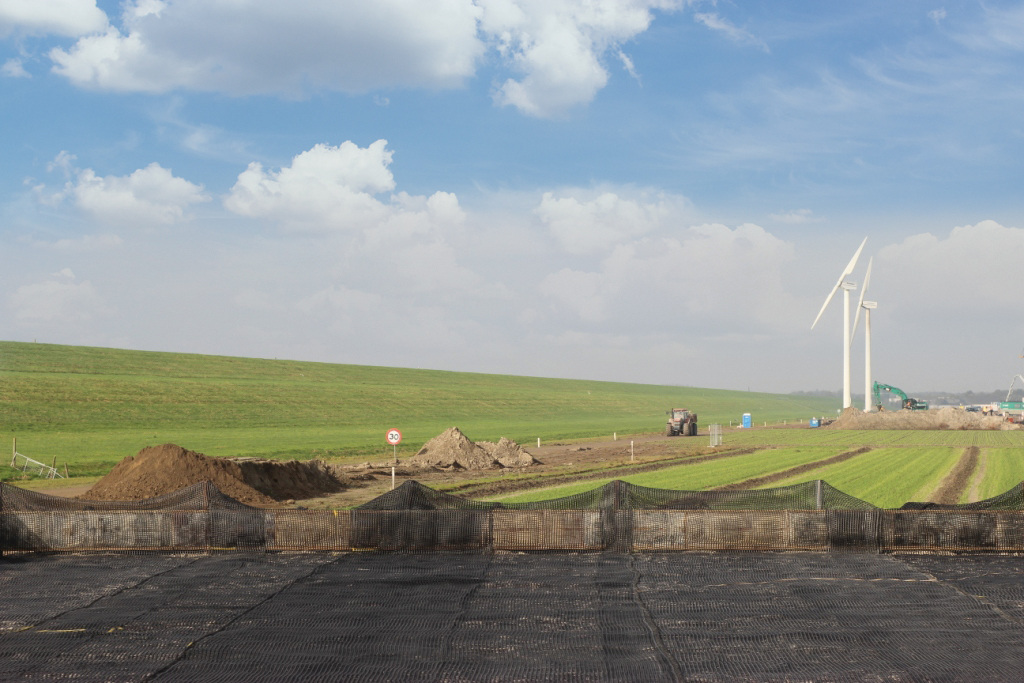

Gráfico do mecanismo contra falhasLocal de montagem e guindaste do parque eólico de ZuidwesterUm guindaste içando a nacele para a torre eólicaInstalação da geogrelha da Basetrac Grid no solo com baixa capacidade de cargaPlataforma de trabalho do guindaste reforçado para o início da construção da turbina eólica no Parque Eólico Zuidwest

Plataformas de trabalho de guindastes e áreas de montagem

Reforço de estruturas de engenharia altamente carregadas

As plataformas de trabalho e montagem de guindastes representam um grande desafio na construção de turbinas eólicas. Os locais previstos para a construção das plataformas de trabalho muitas vezes têm uma capacidade de carga muito baixa, de modo que a estabilidade estrutural dos guindastes e equipamentos de construção pesados não é garantida devido às altas cargas e efeitos centralizados. É necessário um projeto geotécnico complexo para atender aos altos padrões de segurança na construção de parques eólicos. O baixo recalque total permitido e a torção angular para guindastes móveis e sobre esteiras de menos de 2% também exigem muito planejamento e execução da superfície da fundação. O uso de geossintéticos como reforço horizontal melhora significativamente a estabilidade estrutural e a operacionalidade de superfícies altamente carregadas. A combinação com elementos de suporte vertical pode aumentar isto ainda mais.


Benefícios do reforço horizontal

  • Máxima segurança graças às camadas de reforço de alta resistência à tração e baixa retenção no sentido longitudinal e transversal
  • Aumento da segurança contra falhas na base devido ao aumento do ângulo de distribuição da carga e equilíbrio das forças
  • Compensação das condições de subsolo não homogêneas e redução dos recalques diferenciais inaceitáveis
  • Redistribuição de cargas verticais da plataforma de trabalho e espraiameto das forças



Nossos métodos de cálculo

Áreas de armazenamento e bases de apoio para componentes pesados

Geotextile stabilisation of subsoils with low load-bearing capacity

Além das áreas para a construção de turbinas eólicas e estradas de acesso, o armazenamento temporário de componentes pesados é sempre necessário durante a construção de parques eólicos onshore e offshore. Com nossas soluções com geotêxteis tecidos, os subsolos com baixa capacidade de carga são melhorados para que mesmo componentes extremamente pesados, tais como monoestacas para turbinas eólicas offshore, possam ser armazenados. O reforço do solo com geotêxtil tecido substitui a onerosa troca do solo ou outros métodos convencionais de construção para a estabilização do solo.

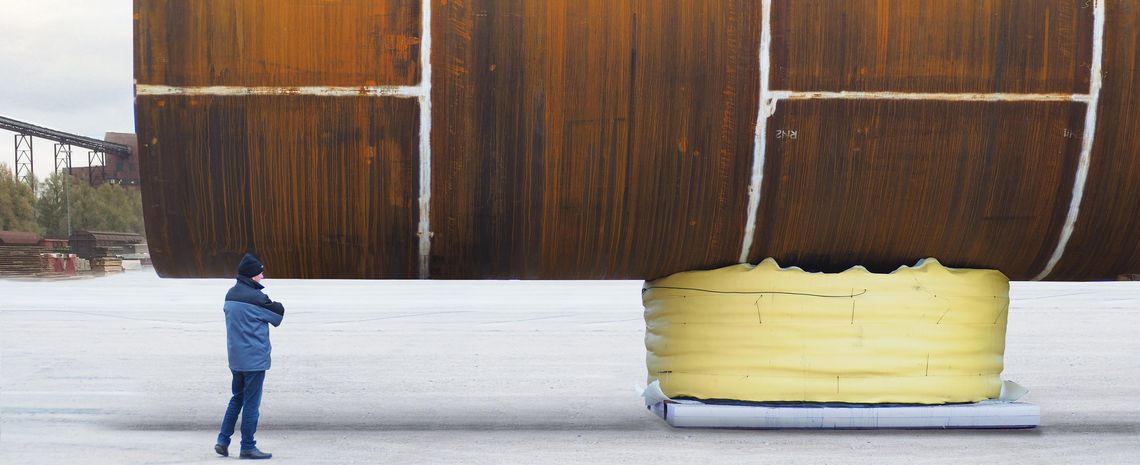

A base de suporte com Fortrac Heavy Load é uma alternativa flexível aos suportes de aço e concreto. O sistema de geogrelhas Fortrac, geotêxtil tecido e solos locais ou escória como material de aterro é projetado para o armazenamento de componentes extremamente pesados.


Benefícios

  • Suporte seguro de cargas extremamente altas de componentes através do uso de produtos de reforço com geotêxtil tecido de alta resistência
  • As superfícies de apoio reforçadas com geotêxteis podem ser carregadas imediatamente após a conclusão
  • Redução dos recalques diferenciais mesmo em condições desafiadoras de subsolo
  • Excelente capacidade de tráfego devido ao comportamento dúctil e, ao mesmo tempo, de baixa deformação do sistema
Visão geral das rotas de acesso reforçadas com geogrelha e das áreas de estacionamento de guindastes na construção de parques eólicos

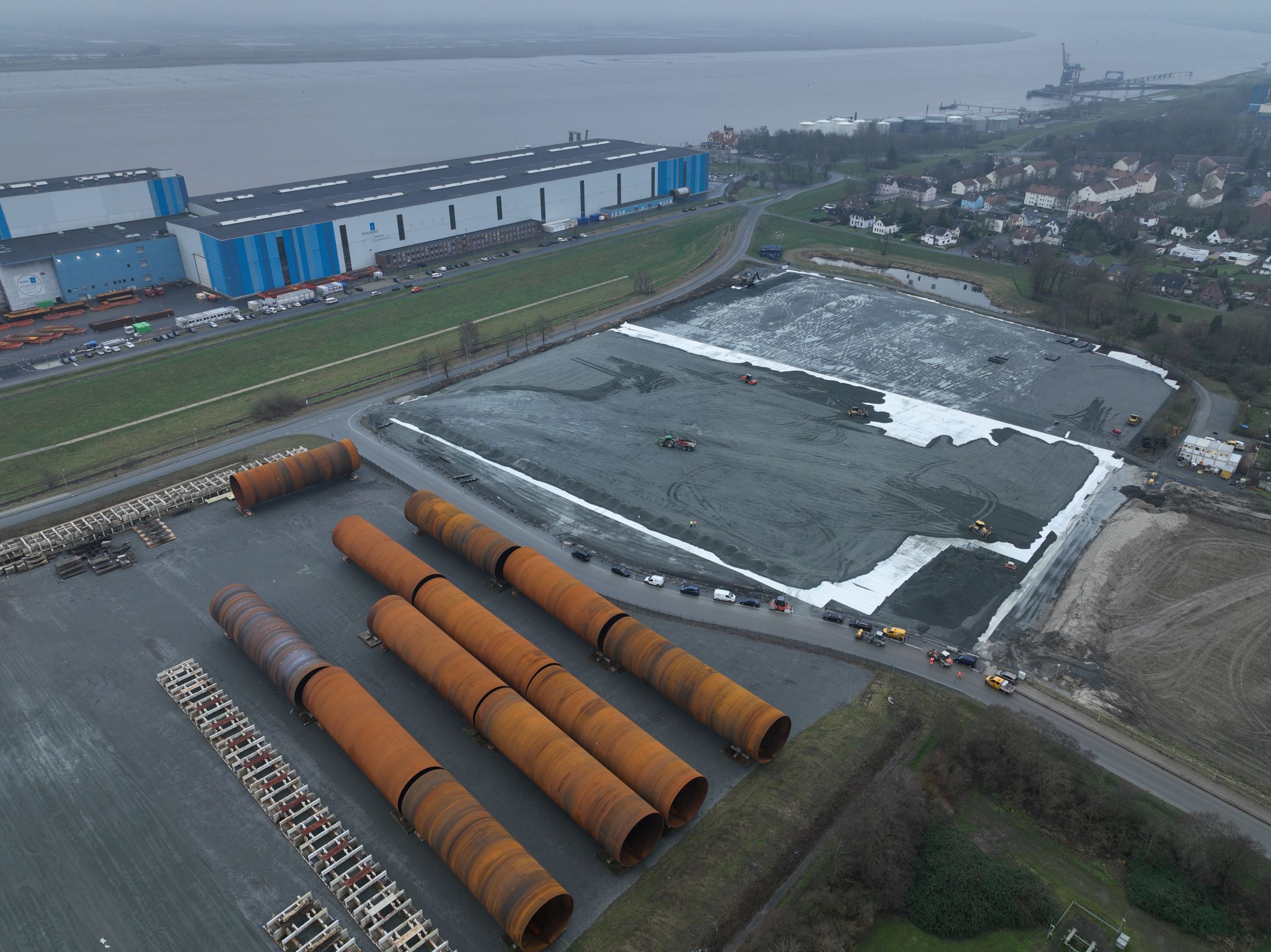

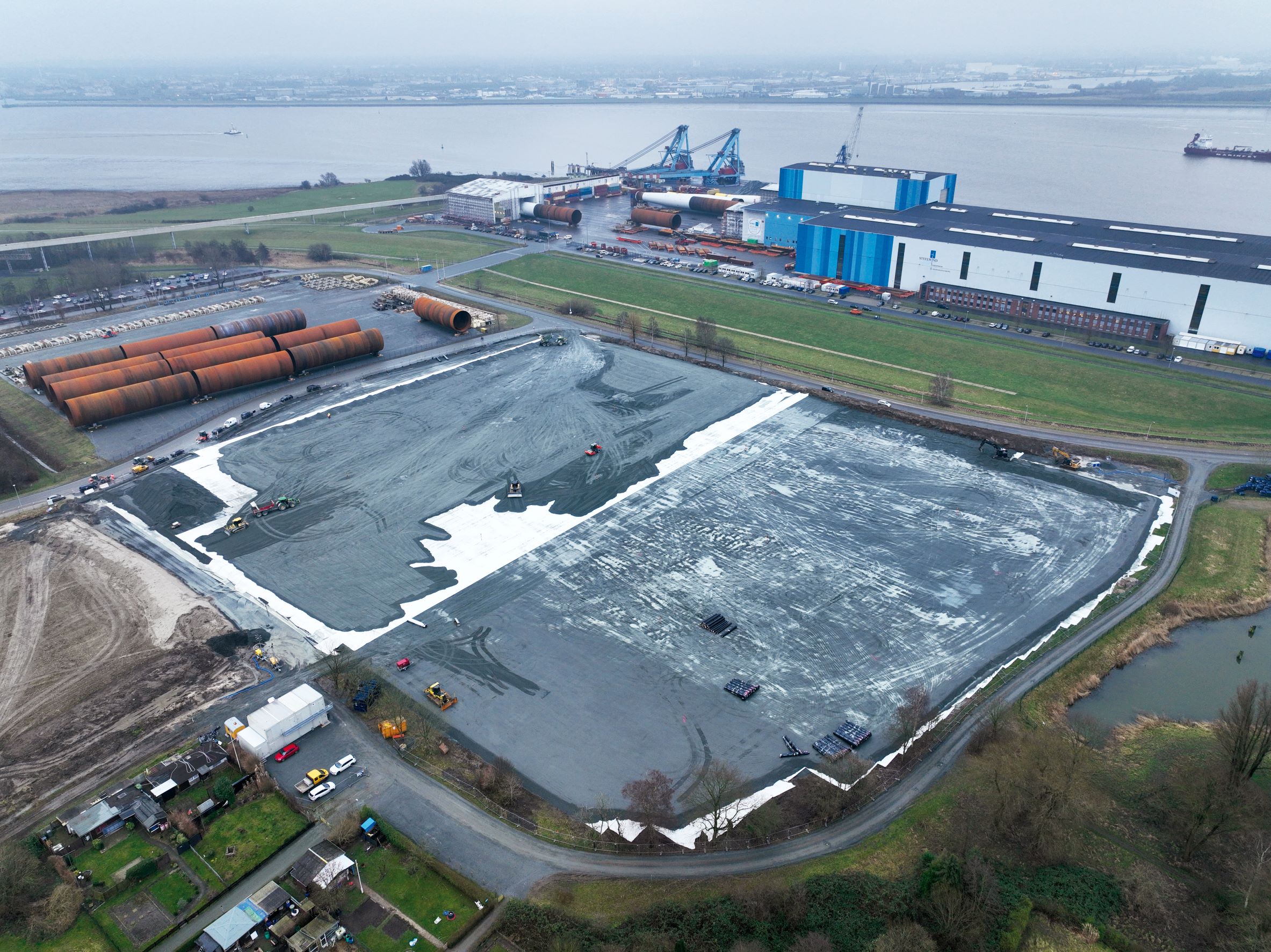

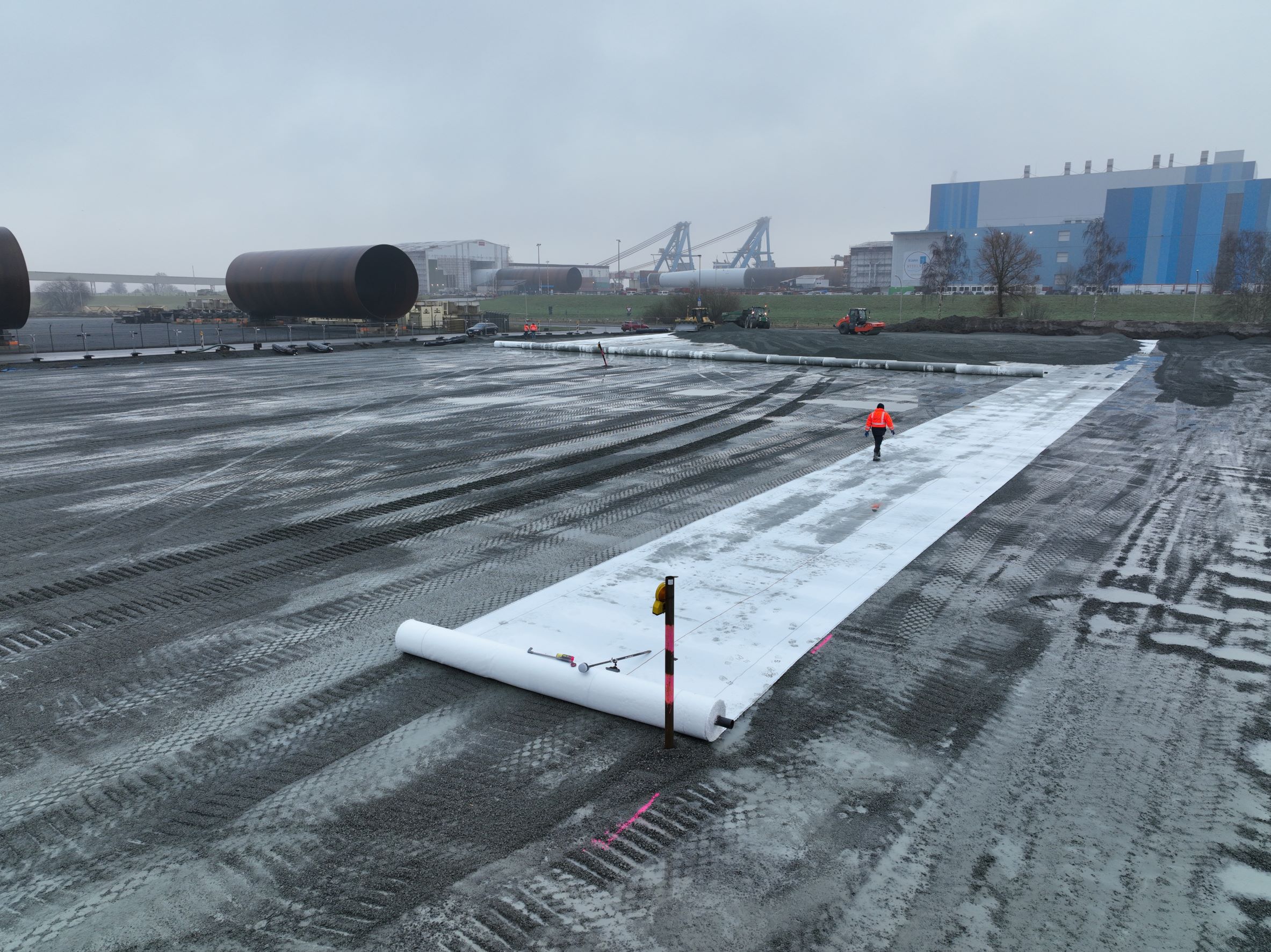

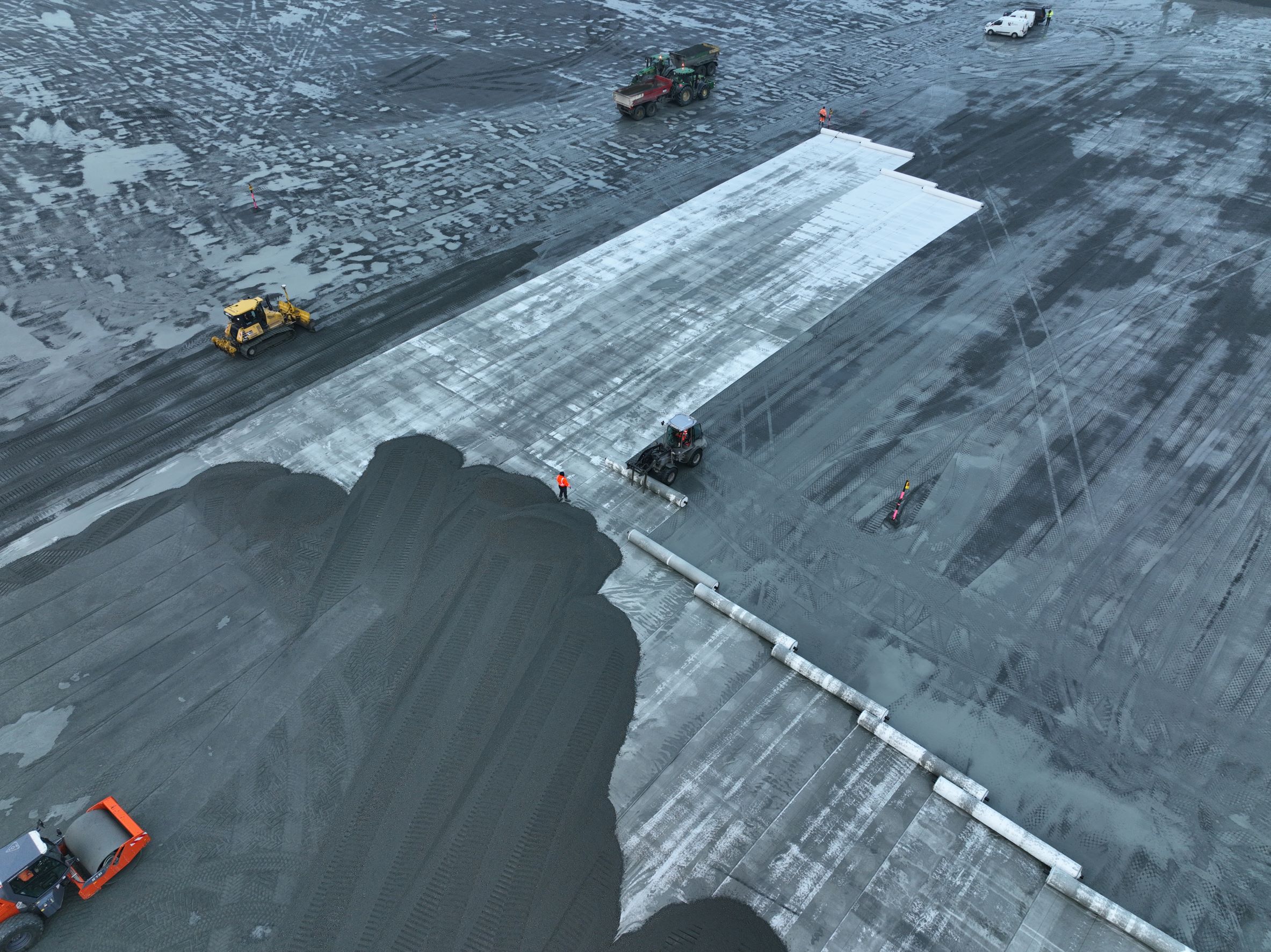

Instalação do geotêxtil tecido Stabilenka para reforço do soloFortrac Heavy Load suporta monoestacaInstalação de geotêxtil tecido Stabilenka para reforço da superfície de apoio para monoestacasInstalação de geotêxtil tecido Stabilenka na área de armazenagem do Steelwind

Os Serviços da HUESKER

Métodos de design estabelecidos e muitos anos de experiência

Os serviços da HUESKER começam com a assessoria individual na fase de planejamento e terminam com o suporte durante a implementação no local. Nossos experientes especialistas realizam análises de estabilidade estrutural usando métodos analíticos e numéricos em 2D e 3D. Assim, soluções de projetos ecologicamente e economicamente sensatas e seguras são desenvolvidas em conjunto com você. Saiba mais sobre os Serviços HUESKER!

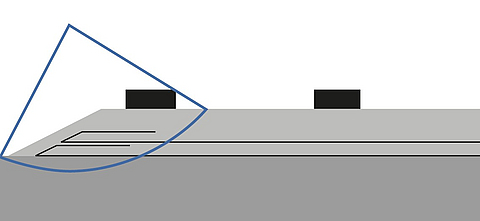

Investigação de falhas em taludes por meio de métodos de cálculo analítico

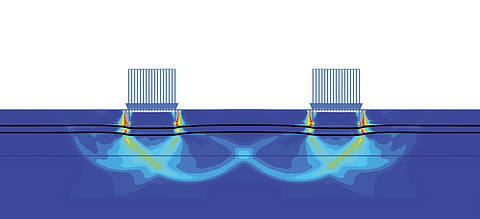

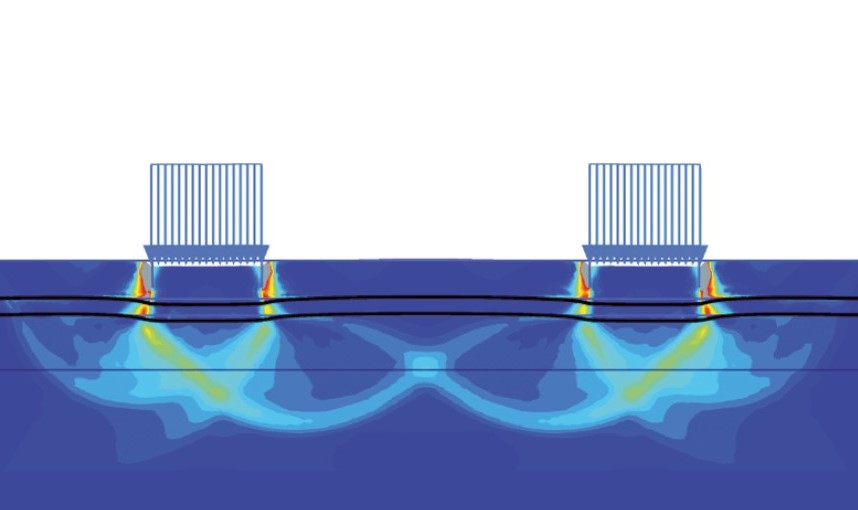

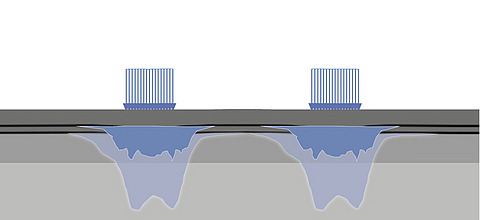

Mecanismo de falhas representado por tensões de cisalhamento desviatórias (MEF).

Distribuição da força de tração nas camadas de reforço horizontais




Visão geral de nossos serviços

  • Suporte técnico no dimensionamento para seu desafio

  • Planos de instalação personalizados, assim como esquemas e instruções de instalação

  • Transferência internacional de conhecimento de soluções baseadas nas melhores práticas e técnicas

  • Certificados e autorizações tais como BAM, BAW, BBA, IVG e SVG

  • Instruções do local e disponibilização de apoio à instalação

  • Sugestões de propostas para licitações

Ao clicar no link ou na imagem de pré-visualização do video, você sairá do nosso site e será redireccionado para www.youtube.com. Ao acessar a plataforma, o fornecedor processará os seus dados. Para mais informações sobre este assunto, consulte a política de privacidade do YouTube ou do Google.

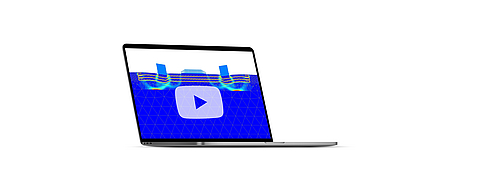

Método dos Elementos Finitos

Descubra nosso VideoCast sobre MEF

O método dos elementos finitos (MEF) é um procedimento numérico utilizado em pesquisas de força e deformação. A HUESKER usa o método, entre outras coisas, para investigar as complexas interrelações de tensões altas e alternadas nas pegadas dos guindastes. Nosso VideoCast mostra como o método de elementos finitos é aplicado na análise de estruturas geossintéticas reforçadas.



Para o VideoCast MEF

Geossintéticos em uso

Interação flexível e robusta

O uso de geossintéticos no reforço da camada de base é versátil. Nossas geogrelhas e geotêxteis desempenham funções como reforço, separação e filtragem, de modo que a capacidade de carga da camada de base é aumentada e uma melhoria na capacidade de tráfego é criada. Além disso, a profundidade da trilha de roda e a espessura da camada de base podem ser significativamente reduzidas. As geogrelhas Fortrac, os geotêxteis Stabilenka e Stabilenka Xtreme e os geocompostos Basetrac Duo-C são particularmente adequados para uso na construção de parques eólicos, onde a HUESKER é especializada no reforço de vias de acesso e na criação de plataformas de trabalho de guindastes e áreas de montagem seguras. Nossas geogrelhas Fortrac trazem consigo uma flexibilidade muito alta de compostos que só os geossintéticos flexíveis possuem.

A boa flexibilidade dos compostos é caracterizada pela interação perfeita de macro, meso e microintertravamento, assim como por uma alta adaptabilidade ao solo. Devido ao aumento da área de contato, o comportamento do composto ou a interação entre o solo e o reforço melhora significativamente.



Para o vídeo de flexibilidade da interação

Flexibilidade do composto

Visão detalhada da micro-serrilha em geossintéticosMicro-Interlock
Visão detalhada do meso-alisamento para geossintéticosMeso-Interlock
Visão detalhada da macrodentadura para geossintéticosMacro-Interlock
Os geossintéticos se adaptam a todas as irregularidadesAdaptability to all uneven ground

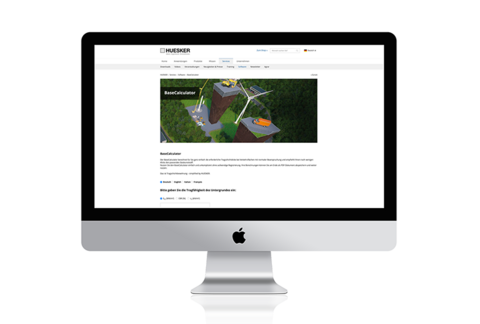

O Basecalculator

Encontre a solução certa com facilidade

O BaseCalculator, disponível on-line, calcula a espessura necessária da camada de base para as áreas de tráfego. Com apenas alguns cliques, o software fornece sugestões para selecionar os geossintéticos HUESKER corretos e apresenta informações sobre como salvar o material da camada de base. Oferecemos este serviço gratuitamente e sem a necessidade de um cadastro demorado.


Calcule agora a camada de base
