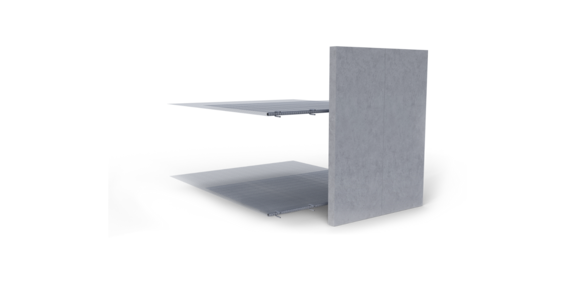

Muro de contenção simples com face em concreto pré-fabricado

Em comparação com os métodos convencionais de construção, as soluções do sistema Fortrac Panel otimizam o tempo de construção através da eliminação de fundações dispendiosas, da rápida construção do maciço de solo reforçado com geogrelha e da simples instalação de elementos pré-fabricados de concreto na face. Dependendo dos requisitos, os elementos de concreto pré-fabricados podem contribuir ativamente para a estabilidade geral da estrutura de contenção ou de encontro de ponte, ou podem ser fixados ao maciço de terra reforçada a posteriori. Na construção ativa, os elementos de face são ativamente carregados pelo empuxo de terra e, ao mesmo tempo, constituem forma construtiva e estética da estrutura. No sistema passivo, a geogrelha suporta todo o empuxo de terra, e a face de concreto tem uma função puramente estética e de fechamento. Uma grande vantagem do método de construção passiva é que, em condições geotécnicas adversas do terreno, pode-se esperar pela ocorrência de possíveis subsidências ou recalques por adensamento e instalar-se a face de concreto posteriormente à execução estrutura de contenção. Nossos engenheiros terão o maior prazer em apoiá-lo em projetos de muros de contenção nesta metodologia.

Benefícios do sistema

  • Montagem rápida com painéis delgados de concreto pré-fabricados

  • Alternativa econômica para soluções convencionais de concreto

  • Menor necessidade de mão de obra e de equipamentos

  • Estacas-prancha como opção adicional de fechamento frontal

  • Soluções específicas de projeto com face estruturais ou puramente estético/faceamento de proteção

Nossos modelos de sistemas

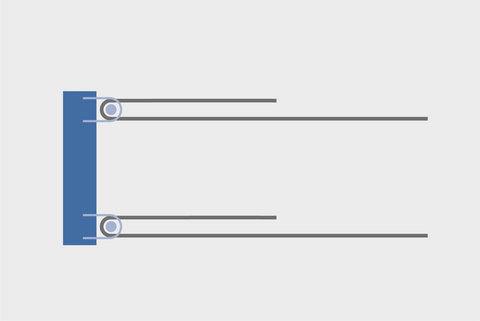

Modelo ativo
  • Painéis atuando simultaneamente como forma e acabamento
  • A parede externa que faz parte do sistema estrutural
  • Rápida montagem no local (também graças a grandes espaçamentos entre as camadas de geogrelha)
  • Menos geogrelha/camadas de geogrelhas
  • Conectores podem ser utilizados para acomodar recalques
 Design ativo com painéis - Montagem rápida e elemento visível - Soluções Huesker

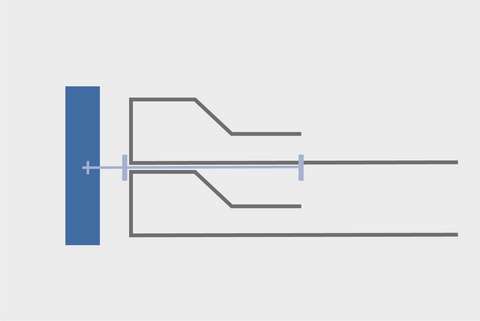

Modelo passivo
  • Particularmente adequado para solos sucetíveis a recalques
  • Livre de restrições a situações passíveis de deformação devido à possibilidade de execução em etapas
  • Minimização da recalques pós-construtivos, por exemplo, pela adoção de sobrecargas na execução
  • Eventuais danos aos painéis não prejudicam a estabilidade estrutural
  • Painéis individuais facilmente substituíveis se danificados
Conceção passiva para solos sensíveis ao assentamento - Sem deformação - Huesker Projekte

Kit de componentes

Tudo para o seu modelo de sistema de painéis

  • Interaction flexible Fortrac geogridInteração flexível da geogrelha Fortrac
  • Não-tecido para proteção contra erosão
  • Painel de concreto pré-fabricado sem ou com elemento de acoplamento
  • Conectores para face ativa

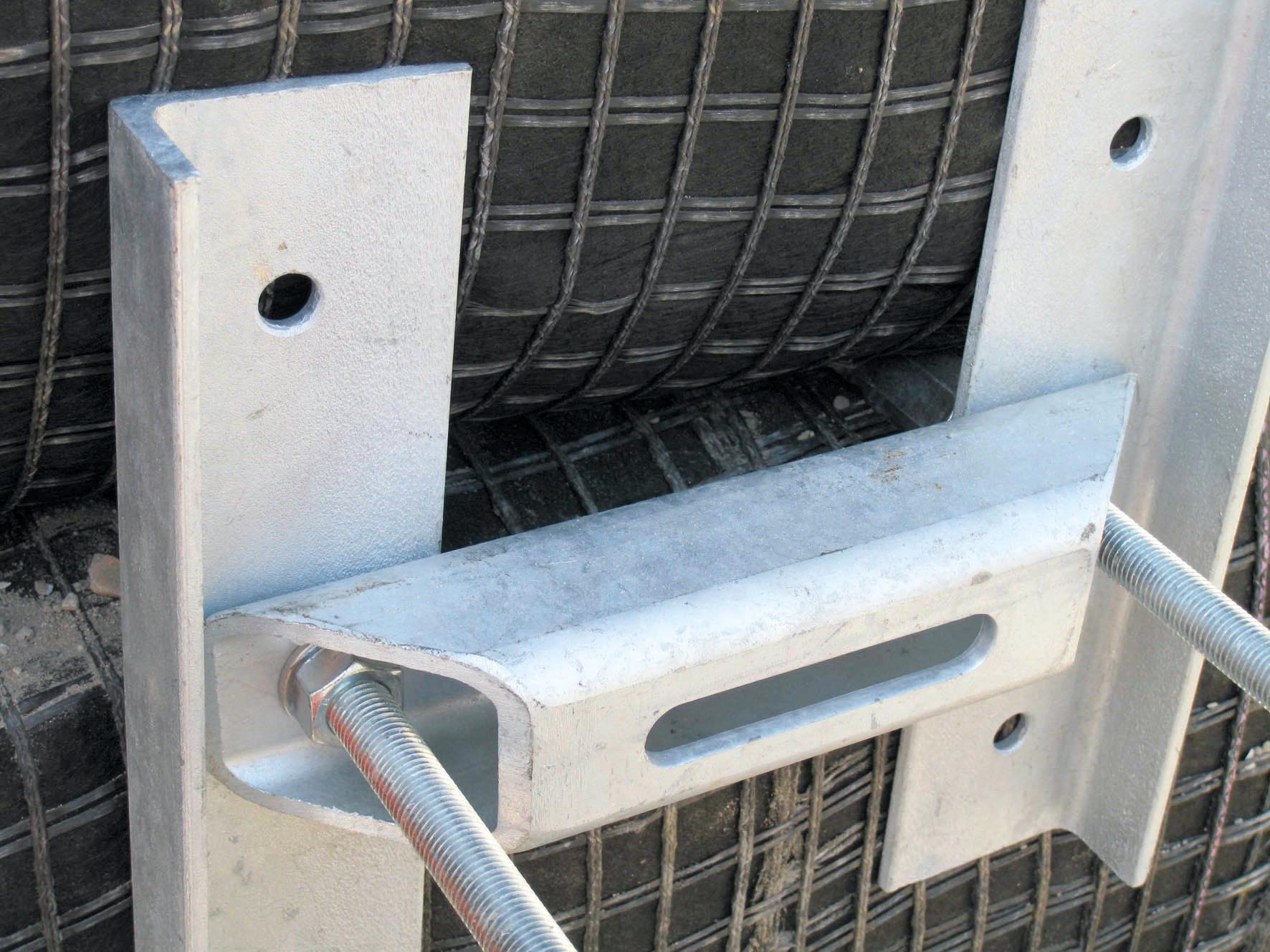

  • Conectores para face passiva
  • Forma perdida ou temporária para face passiva
Geogrelha flexível composta Fortrac - Kit de construção Huesker
Grande plano do Basetrac Nonwoven - Huesker Geotextiles
Laje de betão pré-fabricada com elemento de acoplamento - kit de construção Huesker

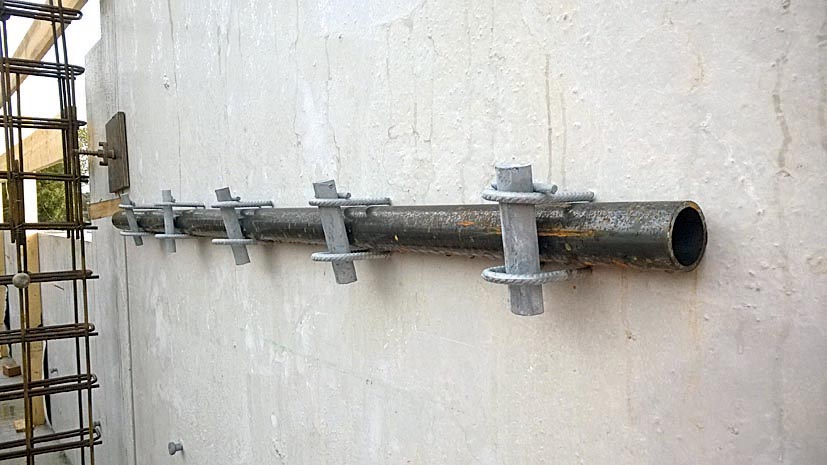

Elementos de ligação para revestimento ativo - Fortrac PANEL - Huesker Solutions
Cofragem perdida ou temporária
Grelha de aço resistente - Componentes Huesker
